ما هو الهيكل الأساسي لصمام الفراشة؟

ما هي العناصر التي تشكل الهيكل الأساسي لصمام الفراشة?

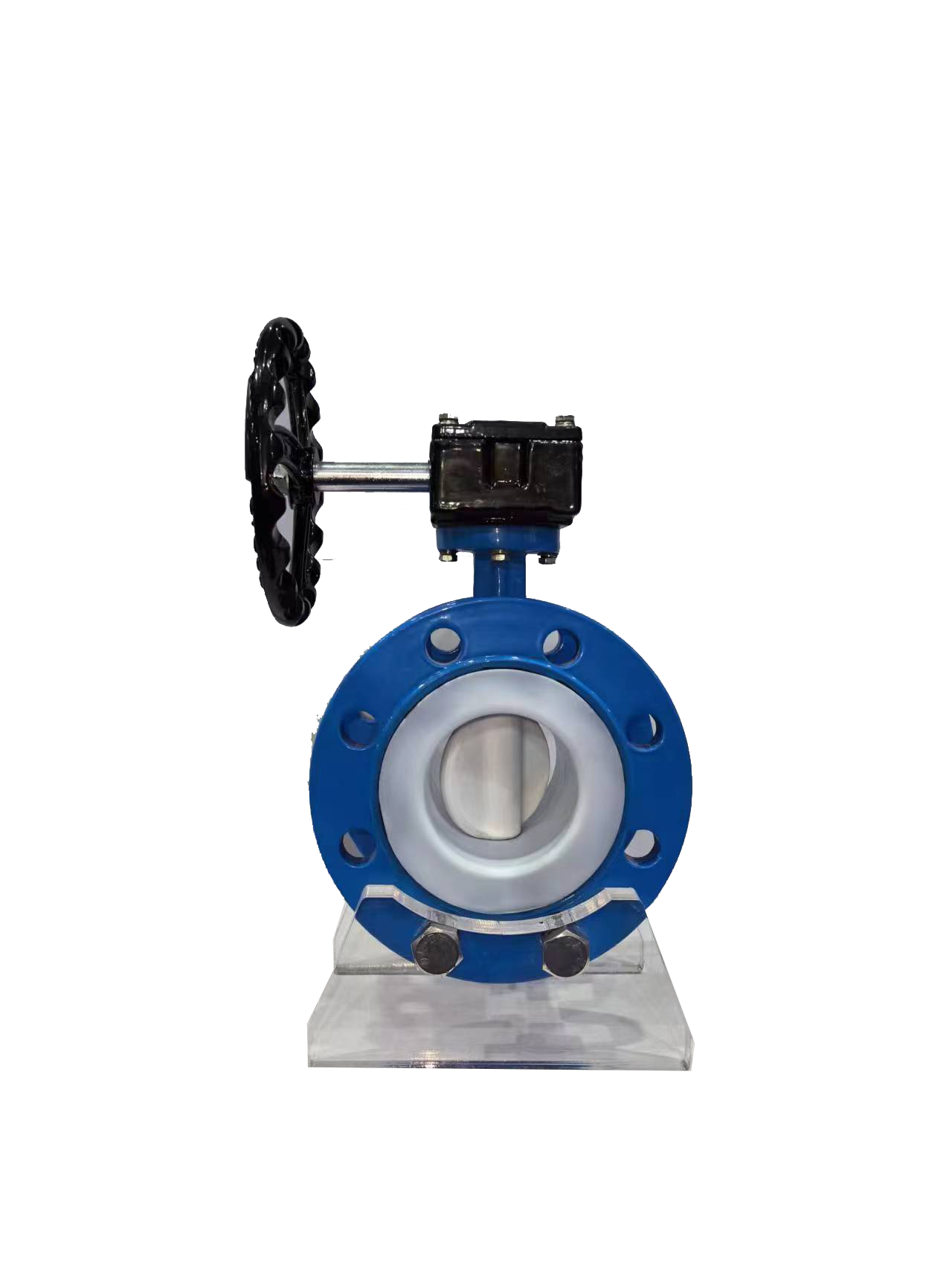

الهيكل الأساسي لصمام الفراشةيتضمن بشكل أساسي جسم الصمام، وساق الصمام، ولوحة الفراشة، ومكون الختم. عادةً ما يكون جسم الصمام عبارة عن هيكل أسطواني مستقيم مع جدران داخلية ناعمة لتقليل مقاومة التدفق المتوسط؛ يتم توصيل جذع الصمام بجهاز القيادة ولوحة الفراشة، وهو المسؤول عن نقل عزم الدوران ودفع لوحة الفراشة للدوران؛ لوحة الفراشة عبارة عن مكون فتح وإغلاق يضبط التدفق عن طريق الدوران حول محور ساق الصمام (0 درجة ~ 90 درجة)، ويؤثر شكلها بشكل مباشر على سعة التدفق؛ يتكون مكون الختم من مقعد الصمام ومواد الختم، مما يؤثر بشكل مباشر على التوافق وأداء الختم للوسط.

ما هي التفاصيل الرئيسية لصمام الفراشةتصميم لوحة؟

باعتبارها المكون الأساسي لصمامات الفراشة، فإن تصميم ألواح الفراشة يؤثر بشكل مباشر على خصائص التدفق وأداء الختم. تحتوي لوحة الفراشة المبسطة القياسية على حافة على شكل قوس، والتي يمكن أن تقلل من مقاومة السوائل، ولكن يجب أن يتطابق نصف قطر الانحناء مع قطر خط الأنابيب، وإلا فمن السهل تشكيل دوامات؛ تعمل ألواح الفراشة اللامركزية (مثل اللامركزية المفردة، واللامركزية المزدوجة، واللامركزية الثلاثية) على تقليل تآكل سطح الختم عن طريق موازنة مركز ساق الصمام، مع إضافة لوحة الفراشة اللامركزية الثلاثية زاوية ميل إضافية لتحقيق عدم التسرب ومقاومة درجات الحرارة والضغط العالية؛ تم تصميم لوحة الفراشة غير المنتظمة بأضلاع توجيهية للوسائط التي تحتوي على جزيئات لتجنب انسداد الجسيمات.

كيف يؤثر مكون الختم في صمامات الفراشة على الأداء؟

يعد مكون الختم هو المفتاح لتحقيق القطع المتوسط ​​وتنظيم التدفق في صمامات الفراشة. يجب اختيار مادة مقعد الصمام وفقًا لخصائص الوسط، مثل مطاط النتريل (NBR) ذو المقاومة الجيدة للزيت ولكن من السهل التصلب عند درجات حرارة منخفضة، والمطاط الفلوري (FKM) ذو المقاومة القوية للتآكل ولكن التكلفة العالية؛ يحتاج مقعد الصمام المعدني إلى مطابقة اختلاف الصلابة في مادة لوحة الفراشة لتجنب التسرب الناتج عن الاحتكاك المتبادل. بالإضافة إلى ذلك، يجب التحكم بدقة في نسبة ضغط الختم. إذا كان مرتفعًا جدًا، فسوف يتسبب في تشوه مقعد الصمام، وإذا كان منخفضًا جدًا، فلن يتم تركيبه بإحكام، مما يؤثر بشكل مباشر على تأثير الختم.
