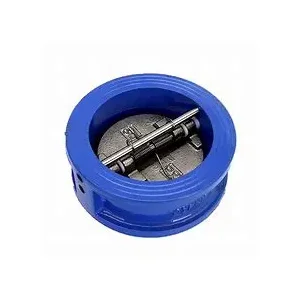

صمام الفراشة الحديد الزهر

يجعل الاتصال من نوع Wefer من صمام الفراشة من الحديد الزهر الخاص بنا من السهل تثبيته. يمكن تثبيته بإحكام بين اثنين من الشفرين ، مما يوفر الكثير من مساحة التثبيت ، وهو مناسب جدًا لسيناريوهات تخطيط خطوط الأنابيب المقيدة بالفضاء.

هيكل ومبدأ العمل

(ط) التصميم الهيكلي

يتكون صمام فحص رقاقة الحديد الزهر بشكل أساسي من أجزاء أساسية مثل جسم الصمام ، قرص الصمام ، جذع الصمام ، الربيع (مزود ببعض النماذج). يتم إلقاء جسم الصمام في الحديد الزهر ، مما يوفر الدعم القوي والأساس الهيكلي المستقر للصمام بأكمله. يعد قرص الصمام مكونًا رئيسيًا لتحقيق وظيفة الشيك. يختلف شكله وتصميمه الهيكلي وفقًا لظروف العمل المختلفة. تشمل النماذج الشائعة القرص المفرد والقرص المزدوج. يتم استخدام جذع الصمام لتوصيل قرص الصمام وتوجيه مسار الحركة الخاص به للتأكد من أن قرص الصمام يتحرك بدقة وسلاسة أثناء الفتح والإغلاق. تم تجهيز بعض صمامات الفحص بالينابيع. تتمثل وظيفة الربيع في مساعدة قرص الصمام على الإغلاق ، وتعزيز الختم عند الإغلاق ، وتقليل حدوث مطرقة الماء إلى حد ما.

(2) آلية العمل

عندما يتدفق الوسط في الاتجاه الطبيعي ، فإن الضغط الناتج عن الوسط يدفع قرص الصمام للتغلب على الثقل الخاص به ومقاومة الربيع المحتملة ، بحيث يتم تدوير قرص الصمام حول جذع الصمام أو عمود الدبوس لفتحه. في هذا الوقت ، يمكن للوسيط المرور عبر الصمام بسلاسة ، ونظام خطوط الأنابيب بأكمله في حالة تدفق طبيعية. بمجرد أن يكون الوسط يميل إلى التدفق للخلف ، فإن الضغط العكسي الناتج عن التدفق الخلفي للوسيط وجاذبية قرص الصمام نفسه سيؤدي إلى تدوير قرص الصمام في الاتجاه المعاكس بسرعة ويتناسب بإحكام مع مقعد الصمامات ، مما يقلل من قناة الارتجاع للوسيلة.
